Manuálne obrážačky - rada TS, typ TS-200K, TS-300K a TS-350K

Stroje s manuálnym riadením, vhodné pro kusovú výrobu

Technické parametre

Poznámka: Hodnoty se môžu líšiť podľa výbavy stroja, zmeny vyhradené

Model	TS-200K	TS-300K	TS-350K
Posuvy a vzdialenosti
Maximálny zdvih šmýkadla [mm]	200	300	350
Počet zdvihov za minútu	N: 26 - 31 - 36 - 46 V: 53 - 62 - 73 - 93	N: 22 - 26 - 31 - 39 V: 44 - 52 - 61 - 78
Zvislé nastavenie šmýkadla [mm]	220	320	320
Úhol natočenia hlavy [°]	±30	±30	±30
Posuv stola do rezu	manuálny

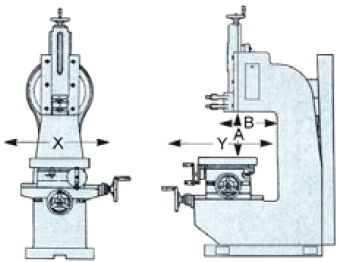

Vzdialenosť konca vedenia smýkadla od stola (rozmer A) [mm]	300	365	470
Vzdialenosť osi nástroja od stojana (rozmer B) [mm]	355	510	560
Stôl
Priemer pracovného stola [mm]	400	560	560
Pozdĺžnyposuv stola (rozmer X) [mm]	250	460	460
Priečny posuv stola (rozmer Y) [mm]	250	460	460
Prevodový pomer	1:80
Ostatné
Výkon hlavného motora (2 rýchlosti) [kW]	1,5	3,7	3,7
Prepravné rozmery [mm]	1250 x 800 x 1670	1900 x 1100 x 2000	1900 x 1100 x 2100
Hmotnosť stroja [kg]	900	1550	1850
