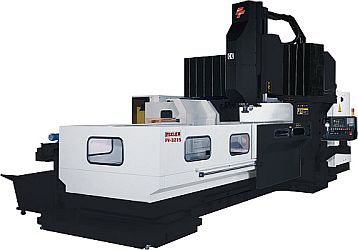

Portálová obráběcí centra - řada FV
Výkonná portálová centra i pro velmi rozměrné obrobky, s možností 5ti osého obrábění
Modelová řada | FV-22xx | FV-32xx | |||||
Typ | FV-2214 | FV-2218 | FV-3214 | FV-3218 | FV-3224E | FV-3224 | FV-3233 |
Posuv v ose X [mm] | 2160 | 2160 | 3200 | ||||
Posuv v ose Y [mm] | 1400 | 1800 | 1400 | 1800 | 2400 | 2400 | 3300 |
Posuv v ose Z [mm]* | 750 (900, 1200) | ||||||
Rozměry stolu [m] | 2,0x1,4 | 2,0x1,7 | 3,0x1,4 | 3,0x1,7 | 3,0x2,0 | 3,0x2,2 | 3,0x2,5 |
Rychloposuv v ose X / Y / Z [m/min]* |
12 / 12 / 10 (15 / 15 / 12) | ||||||
Maximální otáčky vřetena [1/min]* |
4.000 až 20.000 podle typu upínacího kuželu | ||||||
Upínací kužel* | 7/24 č. 50 (7/24 č. 40, HSK-A63) | ||||||
Čas výměny nástroje [s] |
8 pro kužel č. 50, 2 pro kužel č. 40 |
Modelová řada | FV-42xx | FV-52xx (viz pokračování níže) | |||||||||
Typ | FV-4214 | FV-4218 | FV-4224E | FV-4224 | FV-4233 | FV-4237 | FV-5218 | FV-5224E | FV-5224 | FV-5233 | FV-5237 |
Posuv v ose X [mm] | 4200 | 5200 | |||||||||
Posuv v ose Y [mm] | 1400 | 1800 | 2400 | 2400 | 3300 | 3700 | 1800 | 2400 | 2400 | 3300 | 3700 |
Posuv v ose Z [mm]* | 750 (900, 1200) | ||||||||||
Rozměry stolu [m] | 4,0x1,4 | 4,0x1,7 | 4,0x2,0 | 4,0x2,2 | 4,0x2,5 | 4,0x2,9 | 5,0x1,7 | 5,0x2,0 | 5,0x2,2 | 5,0x2,5 | 5,0x2,9 |
Rychloposuv v ose X / Y / Z [m/min]* |
12 / 12 / 10 (15 / 15 / 12) | 10 / 12 / 10 (12) | 10 / 10 / 10 (12 / 12 / 12) |
||||||||
Maximální otáčky vřetena [1/min]* |
4.000 až 20.000 podle typu upínacího kuželu | ||||||||||
Upínací kužel* | 7/24 č. 50 (7/24 č. 40, HSK-A63) | ||||||||||
Čas výměny nástroje [s] |
8 pro kužel č. 50, 2 pro kužel č. 40 |
Modelová řada | FV-52xx | FV-62xx | FV-72xx | ||
Typ | FV-5240 | FV-6237 | FV-6240 | FV-7237 | FV-4240 |
Posuv v ose X [mm] | 5200 | 6200 | 7200 | ||
Posuv v ose Y [mm] | 4000 | 3700 | 4000 | 3700 | 4000 |
Posuv v ose Z [mm]* | 750 (900, 1200) | ||||
Rozměry stolu [m] | 5,0x3 | 6,0x2,9 | 6,0x3,0 | 6,0x2,9 | 6,0x3,0 |
Rychloposuv v ose X / Y / Z [m/min]* |
10 / 10 / 10 (12 / 12 / 12) |
||||
Maximální otáčky vřetena [1/min]* |
4.000 až 20.000 podle typu upínacího kuželu | ||||
Upínací kužel* | 7/24 č. 50 (7/24 č. 40, HSK-A63) | ||||
Čas výměny nástroje [s] |
8 pro kužel č. 50, 2 pro kužel č. 40 |
