3D modely pro CAD systémy

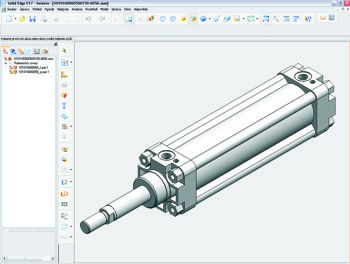

Připravili jsme pro Vás on-line 3D CAD katalog pneumatických prvků a upínacího příslušenství. Tento katalog je určen zejména všem konstruktérům, kteří používají 3D CAD modely (SolidEdge, Pro/ENGINEER, SolidWorks, atd.) a chtějí implementovat naše výrobky do svých strojních sestav a celků. Dle možnosti Vašeho CAD programu je možno zvolit podporovaný formát výstupního modelu z našeho 3D katalogu a jednoduše si zobrazit náš výrobek ve Vaší sestavě. Náš 3D CAD katalog podporuje tyto výstupní formáty:
|
 |
Postup vygenerování 3D modelu - pneumatický válec:
- na stránkách pneumatických válců naleznete odkaz na generování 3D CAD modelu
- zvolíte si Typ válce, Vybavení, Odchylky, Průměr pístu a po kliknutí dále budete pokračovat v dalším kroku
- otevře se nové okno a budete vyzváni k zadání Vámi požadovaného zdvihu válce, vysunutí pístní tyče z tělesa válce, výstupního formátu 3D CAD modelu (dle možnosti importu Vašeho 3D CAD programu) a e-mailové adresy, kam bude požadovaný model zaslán.
POZOR: pokud se nové okno neobjeví automaticky, máte zřejmě ve Vašem internetovém prohlížeči zapnutou funkci blokování automaticky otevíraných oken. Pro správnou funkci 3D CAD katalogu je nutné tuto funkci vypnout. Pokud se ani potom okno pro zadání dalších parametrů modelu neobjeví, je možné, že máte blokován port 60080 - požádejte svého správce sítě o prověření. (Zkoušku přístupnosti portu můžete ověřit kliknutím na tento odkaz). - stiskněte tlačítko pro vygenerování a zaslání 3D CAD modelu na Vámi zadanou e-mailovou adresu
- na Vaši e-mailovou adresu pak za krátkou chvíli příjde soubor s názvem "1010100000500150-0050" a s příponou ve Vámi zvoleném formátu (číslo před pomlčkou "1010100000500150" je objednací číslo pneumatického válce a číslo za pomlčkou "0050" je vysunutí pístnice z tělesa válce)
Postup vygenerování 3D modelu - upínací příslušenství pro pneumatický válec:
- na stránkách upínacího příslušenství pneumatických prvků naleznete odkaz na generování 3D CAD modelu
- v dalším kroku budete vyzváni k zadání výstupního formátu 3D CAD modelu (dle možnosti importu Vašeho 3D CAD programu) a e-mailové adresy, kam bude požadovaný model zaslán.
POZOR: pokud se nové okno neobjeví automaticky, máte zřejmě ve Vašem internetovém prohlížeči zapnutou funkci blokování automaticky otevíraných oken. Pro správnou funkci 3D CAD katalogu je nutné tuto funkci vypnout. Pokud se ani potom okno pro zadání dalších parametrů modelu neobjeví, je možné, že máte blokován port 60080 - požádejte svého správce sítě o prověření. (Zkoušku přístupnosti portu můžete ověřit kliknutím na tento odkaz). - stiskněte tlačítko pro vygenerování a zaslání 3D CAD modelu na Vámi zadanou e-mailovou adresu
- na Vaši e-mailovou adresu pak za krátkou chvíli příjde soubor s názvem "2110010000120000" a s příponou ve Vámi zvoleném formátu (číslo "2110010000120000" je objednací číslo upínacího příslušenství)
Tip:
 |
Pokud budete přihlášeni, bude se Vaše e-mailová adresa automaticky nabízet v polích pro vygenerování a odeslání e-mailu s modelem. Nabízet se bude e-mailová adresa, kterou jste zadali při registraci a samozřejmě ji můžete před odesláním modelu změnit. |
