Spojovací deska boxer pro válce• ISO 15552, VDMA 24562, NF E 49003.1
|
|
|
| Dodávka obsahuje: 1 ks spojovací deska (slitina Al) 4 ks upínací šrouby Katalogový list v PDF |
 |
|
|

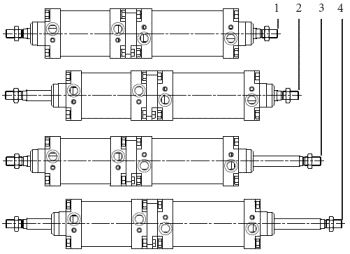

Pomocí spojovací desky je možné spojit 2 válce víky k sobě (tzv. provedení „boxer“) tak, že pístnice se pak budou pohybovat proti sobě. Pokud budou mít válce stejný zdvih, bude mít sestava 3 polohy zdvihu při úplném vysunutí jednotlivých válců, pokud budou mít válce různé zdvihy, bude mít sestava 4 polohy. |
||
| Ø pístu | TG | E | F | J | M | N | K | L | I | Hmotnost | Objednací kód | 3D model |
Popt. / Objed. |
Ceníková cena bez DPH |
Dostupnost |
| 32 | 32,5 | 45 | 30 | 15 | 6,5 | 8 | 6,5 | 11 | 4,5 | 0,052 | 2101 2300 0032 0000 |  |
 |
||
| 40 | 38 | 56 | 35 | 15 | 6,5 | 8 | 6,5 | 11 | 4,5 | 0,084 | 2101 2300 0040 0000 | |
|
||
| 50 | 46,5 | 63 | 40 | 20 | 9 | 9 | 8,5 | 15 | 4,5 | 0,154 | 2101 2300 0050 0000 | |
|
||
| 63 | 56,5 | 75 | 45 | 20 | 9 | 9 | 8,5 | 15 | 4,5 | 0,223 | 2101 2300 0063 0000 | |
|
||
| 80 | 72 | 95 | 45 | 25 | 12 | 12 | 10,5 | 18 | 4,5 | 0,511 | 2101 2300 0080 0000 | |
|
||
| 100 | 89 | 115 | 55 | 25 | 12 | 12 | 10,5 | 18 | 4,5 | 0,774 | 2101 2300 0100 0000 | |
|
||
| 125 | 110 | 140 | 60 | 30 | 15 | 13 | 12,5 | 20 | 6,5 | 1,714 | 2101 2300 0125 0000 | |
|
||
| 160 | 140 | 185 | 65 | 35 | 17,5 | 15 | 16,5 | 26 | 6,5 | 2,945 | 2101 2300 0160 0000 | |
|
||
| 200 | 175 | 235 | 75 | 35 | 17,5 | 15 | 16,5 | 26 | 6,5 | 4,844 | 2101 2300 0200 0000 | |
|
||
| 250 | 220 | 270 | 90 | 45 | 21,5 | 18 | 21 | 34 | 10,5 | 8,167 | 2101 2300 0250 0000 | |
|
||
| 320 | 270 | 350 | 110 | 50 | 27 | 20 | 25 | 40 | 10,5 | 15,47 | 2101 2300 0320 0000 | |
|
