Pneumatické válce dvojčinnés krátkým zdvihem s lineárním vedením s kluznými ložisky |
 |
| Pneumatický válec lze použít všude tam, kde jsou zapotřebí krátké zástavbové rozměry. Na přání jej lze upravit pro vyšší teploty. Válce nemají tlumení koncových poloh. Vedení chrání pístnici válce proti pootočení a namáhání krouticím momentem a radiální silou. Uložení vodicích tyčí je bez vůle v kluzných ložiscích. |
| Objednací kódy | Technické parametry | Rozměry | Příslušenství | Katalogový list v PDF | Technické informace |
Technické parametry
| Pracovní tlak | 0,6 MPa |
| Minimální tlak | 0,15 MPa |
| Maximální tlak | 1,0 MPa |
| Pracovní teplota | -20oC až +80oC * |
| Pracovní médium | upravený stlačený vzduch |
| Průměr pístu | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 160 |
| Vysouvací síla při 0,6 MPa [N] | 188 | 295 | 482 | 754 | 1178 | 1870 | 3015 | 4713 | 12064 |
| Zasouvací síla při 0,6 MPa [N] | 158 | 248 | 415 | 662 | 1025 | 1717 | 2720 | 4484 | 11309 |
| Závitové přípoje | M5 | G1/8" | G1/8" | G1/8" | G1/8" | G1/8" | G1/4" | G1/4" | G3/8" |
| Maximální zdvih [mm]* | 50* | 50* | 50* | 50* | 50* | 50* | 50* | 50* | 60* |
| Hmotnost základní části [kg] | 0,2 | 0,25 | 0,30 | 0,37 | 0,50 | 0,69 | 1,46 | 1,78 | 13,5 |
| Hmotnost 1 mm zdvihu [kg] | 0,0023 | 0,0037 | 0,0053 | 0,0075 | 0,012 | 0,018 | 0,022 | 0,028 | 0,100 |

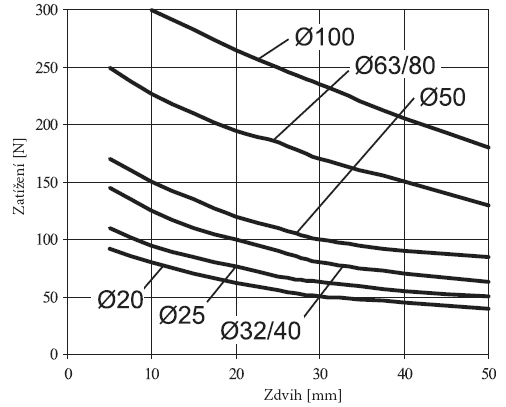

Užitečné zatížení
 |
 |
Provedení / materiály
- čelo/víko: eloxovaný dural
- těleso: tažený duralový profil, eloxovaný, u průměru pístu 160 hliníkový odlitek
- pístní tyč a vodicí tyče: broušená ocelová tyč CK45, povrch tvrdochrom
- příruba: ocel, pozinkovaná
- vodicí tyče jsou uloženy v kluzných ložiscích
